液壓多功能測試系統

液壓多功能測試系統

概述：該液壓萬能測試系統，是基于美國進口采集芯片作為核心硬件，憑借20多年的測試經驗開發的系統穩定、可靠。適用液壓工程師使用，是種簡單易用的測試系統，只需進行簡單的設定工作，在半小時內即可開始做測試了。

一 液壓多功能測試系統硬件

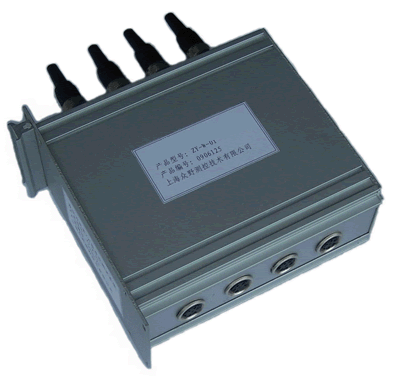

1 外觀和外形尺寸
150mm*170mm*67mm

2 液壓多功能測試系統連接使用
使用者只需將傳感器連接線，查到每個輸入口即可，然后將USB 線連接到電腦的USB 口即
可開始使用了。

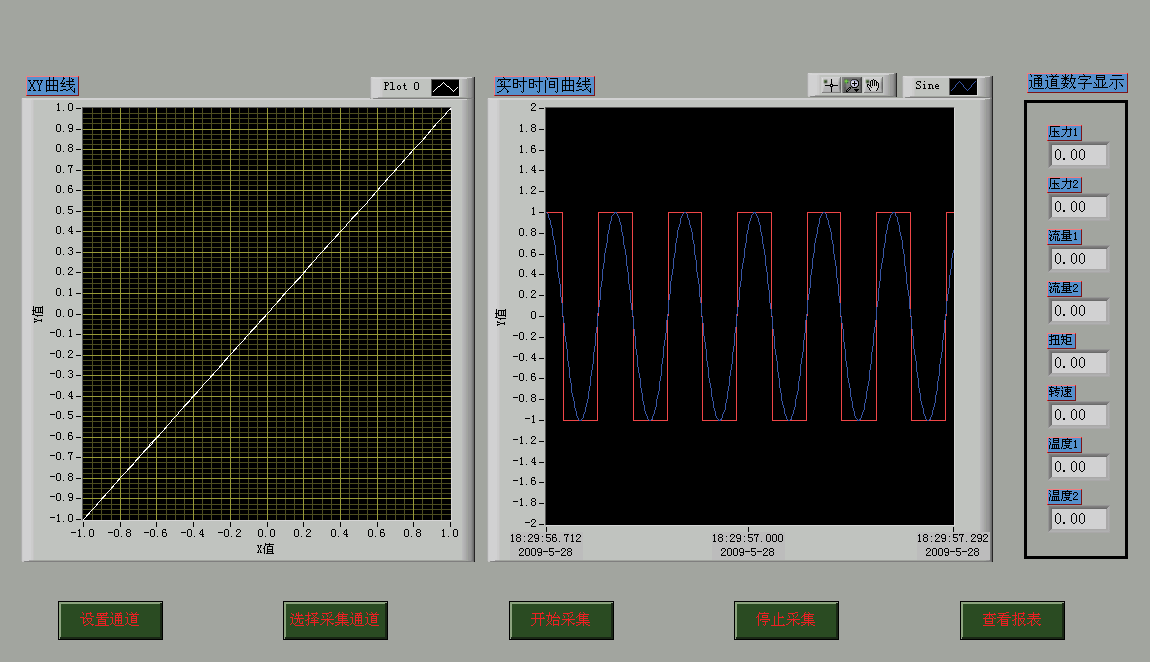

二 液壓多功能測試系統軟件主界面如下：

軟件具有顯示通道任意設定、采集和存儲速度設定、每個通道自定義、存儲通道自定義設定、采集開始與停止功能、每通道數字顯示功能、打印報表等功能。

三 液壓多功能測試系統軟件每個功能的使用

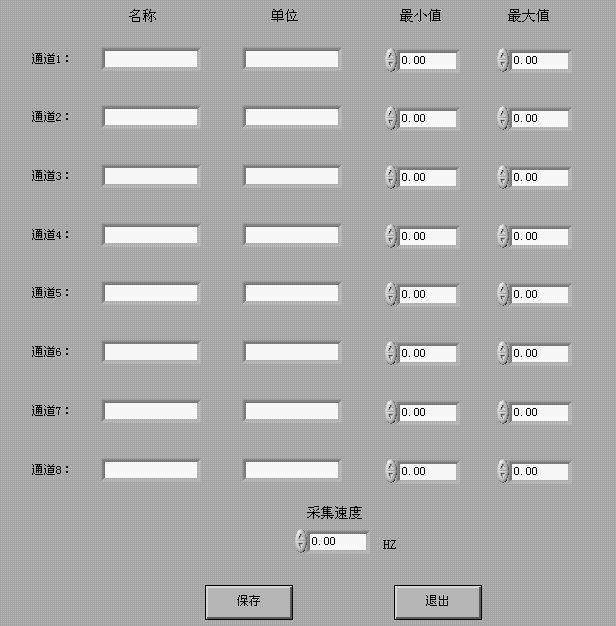

1“設置通道”：點擊主界面上名為“設置通道”的按鈕，自動跳出設置界面，如下圖：

設置每個通道的名稱、單位，及其線性化顯示時信號最小值對應的實際值的最小值，及最大值；并設置每通道每秒采集的個數（采集速度）。點擊“保存”按鈕退出設定界面，軟件自動將設置數據記錄進入數據庫，下次可以查看和修改。點擊“退出”按鈕，軟件不將數據記錄進入數據庫，不做任何更改，自動退出設定界面。

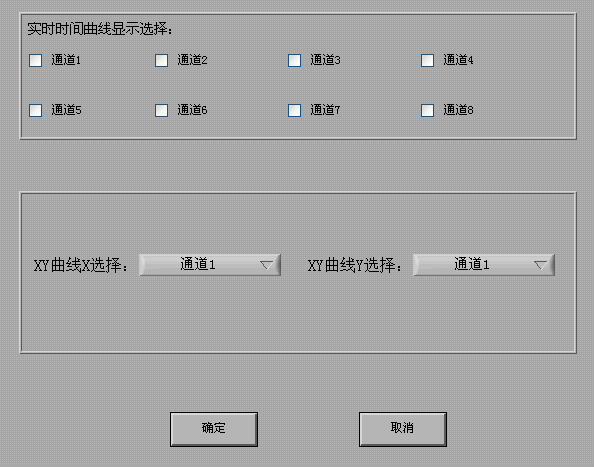

2 液壓多功能測試系統“選擇采集通道”：點擊主界面名為“選擇采集通道”進入曲線顯示、存儲選擇界面，如下：

A 液壓多功能測試系統在“實時時間曲線顯示選擇”中，點擊每個通道左邊的選擇鍵，選擇是否進行實時顯示，如下圖所示：

圖中選中的是通道 1，實時曲線顯示可同時選中多個通道。
B 液壓多功能測試系統在“XY 曲線X 選擇”的左邊選擇XY 曲線的X 值是哪個通道的值，如下圖所示：

詳情請來電咨詢...
