| 系列Ø d |
P max |
接口螺紋G |

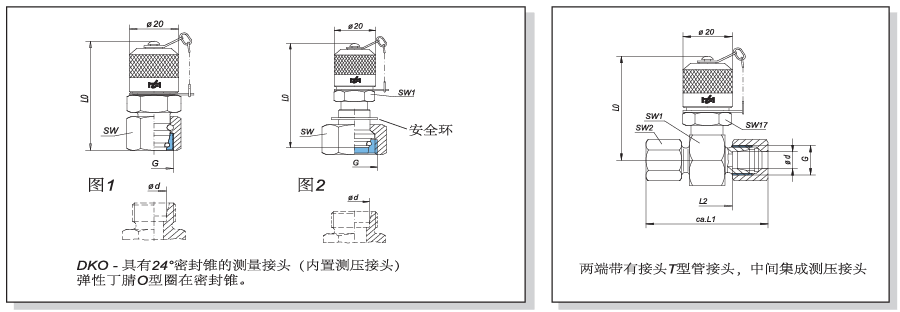

外形圖 |
Lo |
SW |
測(cè)壓接頭訂貨號(hào) |
| L6 |
31,5 MPa |
M 12 x 1,5 |
圖1 |
52 |
14
|
2103-93-06.00 |
| L8 |
31,5 MPa |
M 14 x 1,5 |
圖1 |
52 |
17 |
2103-93-08.00 |
| L10 |
31,5 MPa |
M 16 x 1,5 |
圖1 |
52 |
19 |
2103-93-10.00 |
| L12 |
31,5 MPa |
M 18 x 1,5 |
圖1 |
52 |
22 |
2103-93-12.00 |
| L15 |
31,5 MPa |
M 22 x 1,5 |
圖1 |
52 |
27 |
2103-93-15.00 |
| L18 |
31,5 MPa |
M 26 x 1,5 |
圖1 |
52 |
32 |
2103-93-18.00 |
| L22 |
16 MPa |
M 30 x 1,5 |
圖2 |
60 |
36 |
2103-40-22.00 |
| L28 |
16 MPa |
M 36 x 1,5 |
圖2 |
61 |
41 |
2103-40-28.00 |
| L35 |
16 MPa |
M 45 x 1,5 |
圖2 |
63 |
50 |
2103-40-35.00 |
| L42 |
16 MPa |
M 52 x 1,5 |
圖2 |
63 |
60 |
2103-40-42.00 |
|
| L1 |
L2 |
Lo |
SW1 |
SW2 |
測(cè)壓接頭訂貨號(hào) |
| 50,5 |
20,5
|
49,5
|
24
|
14
|
2103-11-06.00 |
50,5 |
20,5
|
49,5
|
24
|
17
|
2103-11-08.00 |
| 52,5 |
22,5
|
49,5
|
24
|
19
|
2103-11-10.00 |
| 52,5 |
22,5
|
49,5
|
24
|
22
|
2103-11-12.00 |
| 54,5 |
24,5
|
52,5
|
30
|
27
|
2103-11-15.00 |
| 56,5 |
23,5
|
53,5
|
32
|
32
|
2103-11-18.00 |
| 60,5 |
27,5
|
55,5
|
36
|
36
|
2103-11-22.00 |
| 60,5 |
27,5
|
58
|
41
|
41
|
2103-11-28.00 |
| 68,5 |
25,5 |
60,5 |
46 |
50 |
2103-11-35.00 |
| 70,5 |
24,5 |
65 |
55 |
60 |
2103-11-42.00 |
|
| S 6 |
63 MPa |
M 14 x 1,5 |
圖1 |
52 |
17
|
2103-94-06.00 |
| S 8 |
63 MPa |
M 16 x 1,5
|
圖1 |
52 |
19
|
2103-94-08.00 |
| S 10 |
63 MPa |
M 18 x 1,5
|
圖1 |
52 |
22
|
2103-94-10.00 |
S 12
|
63 MPa |
M 20 x 1,5
|
圖1 |
52 |
24
|
2103-94-12.00 |
S 14
|
63 MPa |
M 22 x 1,5
|
圖2 |
63
|
27
|
2103-41-14.00 |
| S 16 |
40 MPa |
M 24 x 1,5
|
圖1 |
52
|
30
|
2103-94-16.00 |
| S 20 |
40 MPa |
M 30 x 2
|
圖2 |
63
|
36
|
2103-41-20.00 |
| S 25 |
40 MPa |
M 36 x 2
|
圖2 |
64,5
|
46
|
2103-41-25.00 |
| S 30 |
40 MPa |
M 42 x 2
|
圖2 |
66
|
50
|
2103-41-30.00 |
| S 38 |
31,5 MPa |
M 52 x 2 |
圖2 |
69 |
60 |
2103-41-38.00 |
|
| 54,5 |
24,5 |
49,5 |
24 |
17 |
2103-12-06.00 |
54,5 |
24,5 |
49,5 |
24 |
19 |
2103-12-08.00 |
| 56,5 |
23,5 |
49,5 |
24 |
22 |
2103-12-10.00 |
| 56,5 |
23,5 |
49,5 |
24 |
24 |
2103-12-12.00 |
| 62,5 |
26,5 |
51 |
27 |
27 |
2103-12-14.00 |
| 62,5 |
25,5 |
52,5 |
30 |
30 |
2103-12-16.00 |
| 68,5 |
25,5 |
55,5 |
36 |
36 |
2103-12-20.00 |
| 74,5 |
26,5 |
58 |
41 |
46 |
2103-12-25.00 |
| 80,5 |
27,5 |
60,5 |
46 |
50 |
2103-12-30.00 |
| 91 |
29 |
65 |
55 |
60 |
2103-12-38.00 |
|
