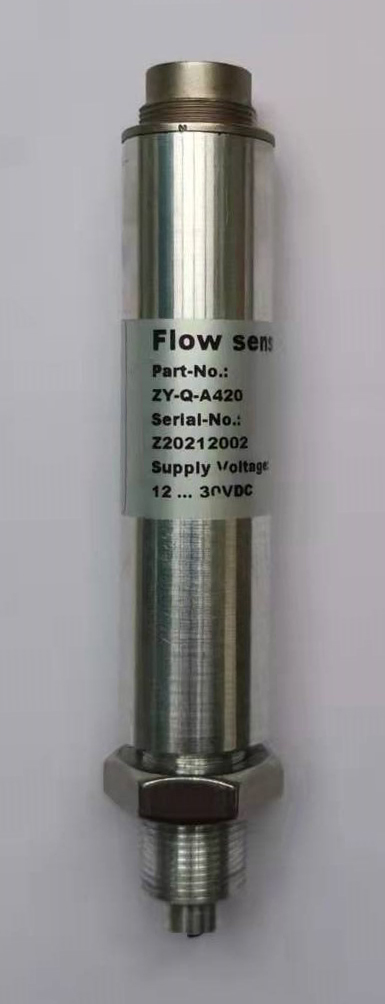

RS100/110/200/210/500/510流量轉速傳感器
 |
 |
 |
 |
 |
 |
上海眾野測控
RS100/110/200/210/500/510/ 3107-00-09.00 31W7-00-09.00/3410-1600-A233F03/3107-00-26.00/3410-1400-A233Z1S/ZY-Q-FR-01/ZY-Q-A420-300流量計轉速傳感器
 |
 |
流量計轉速傳感器 |
| 上海眾野測控研制產品 | ||
| 技術樣本下載 | ||
| 型號舉例： RS100/110/200/210/500/510/ 3107-00-09.00 31W7-00-09.00/3410-1600-A233F03/3107-00-26.00/3410-1400-A233Z1S/ZY-Q-FR-01/ZY-Q-A420-300流量計轉速傳感器 |
||
| 渦輪齒輪轉速傳感器是渦輪流量計的核心傳感部件。能夠檢測渦輪/齒輪的轉動，輸出的轉速信號為HTL脈沖/頻率信號，或者3線制4…20mA可以直接輸入大部分顯示或采集設備。注：必須安裝傳感器頭距被測渦輪/齒輪在1.5至2mm之間。適合渦輪流量計配套，或單獨測試工業鐵材質的渦輪、齒輪轉速測試。如果選用脈沖頻率輸出，基本沒有延遲，可以稱作流量傳感器；4…20mA電流輸出的傳感器也有瞬態響應功能，是頻率流量傳感器+F/I變送器組合體，其變送功能相比單片機F/I轉換器來說還是要快得多。 |
RS100/110/200/210/500/510/ 3107-00-09.00 31W7-00-09.00/3410-1600-A233F03/3107-00-26.00/3410-1400-A233Z1S/ZY-Q-FR-01/ZY-Q-A420-300流量計轉速傳感器特性
| 測量原理 | 磁電感應式、磁阻式 |
| 工作電壓 | 10…30VDC |
| 消耗電流 | 10mA…30mA |
| 輸出信號 | HTL脈沖/頻率/3線制4…20mA |
| 輸出信號范圍 | 10HZ….10KHZ/3線制4…20mA |
| 輸出帶載能力 | ≥4KΩ(頻率);≤500Ω(4…20mA) |
| 檢測距離 | 1.5…2mm |
| 電氣接口 | 5針航空插座，M16 x 0.75 |
| 儲存溫度 | -20…85℃ |
| 使用環境溫度 | -20…100℃ |
| 外殼 | 鋁合金 |
| 安裝方向 | 任意方向 |
| 防護等級 | IP40 |
| 重量 | 60g(頻率）/ 79g(4…20mA) |
RS100/110/200/210/500/510/ 3107-00-09.00 31W7-00-09.00/3410-1600-A233F03/3107-00-26.00/3410-1400-A233Z1S/ZY-Q-FR-01/ZY-Q-A420-300流量計轉速傳感器接線圖
| 5針插座 | 頻率輸出(0...10KHZ) | 4 ... 20 mA輸出 |
 |
1= 頻率信號輸出+ | 1= 電流信號輸出+ |
| 2= -電源/信號-/地 | 2= 信號-/地 | |
| 3= +電源 | 3= +電源 | |
| 4= 空 | 4= 空 | |
| 5= 空 | 5= 空 |
RS100/110/200/210/500/510/ 3107-00-09.00 31W7-00-09.00/3410-1600-A233F03/3107-00-26.00/3410-1400-A233Z1S/ZY-Q-FR-01/ZY-Q-A420-300流量計轉速傳感器型號或訂貨號：
型號/訂貨號 |
|||
輸出信號 |
參數 |
型號/訂貨號 |
適配插頭型號/訂貨號 |
頻率 |
10HZ….10KHZ |
ZY-Q-FR-01 |
8824-S6-H |
3線4…20mA |
10lmin |
ZY-Q-A420-10 |
|
20lmin |
ZY-Q-A420-20 |
||
75lmin |
ZY-Q-A420-75 |
||
100lmin |
ZY-Q-A420-100 |
||
150lmin |
ZY-Q-A420-150 |
||
300lmin |
ZY-Q-A420-300 |
||
600lmin |
ZY-Q-A420-600 |
||
