壓力傳感器HT-PD←PR140
HT-PD PR140 3403-10-D1.37 3403-15-D1.37壓力傳感器
 |
 |
 |
 |
 |
 |
 |
HT-PD_PR140
HT-PD PR140 3403-10-D1.37 3403-15-D1.37壓力傳感器概述：
 |
HT-PD壓力傳感器PR140 |
| 原裝進口 | |
| HT-PD_PR140壓力傳感器中文技術樣本下載 | |
| HT-PD_PR140壓力傳感器英文技術樣本下載 | |
| HT-PD_PR140系列壓力傳感器中文資料下載 | |
HT-PD壓力傳感器 PR140原理 |
|
HT-PD_PR140型WSG薄膜式壓力傳感器，是把帶隔離的硅壓阻式壓力敏感元件封裝于不銹鋼殼體內組成，HT-PD_PR140壓力傳感器外殼和接口材料均為不銹鋼，HT-PD_PR140介質兼容性好，性能穩定可靠，精度高.壓力傳感器HT-PD_PR140壓力接口為 ISO 228 G1/4A外螺紋，氟橡膠密封墊端面密封，HT-PD_PR140適用于動、靜態氣體、液體介質的壓力測量。適用于液壓機械、 化工、電力、冶金、水力食品、醫藥、衛生等行業。HT-PD_PR140尤其在振動機械方面得到廣泛的使用。 |
|
HT-PD PR140 3403-10-D1.37 3403-15-D1.37壓力傳感器電氣連接定義：
| HT-PD_PR140 4針插座 | HT-PD_PR140 4 ... 20 mA (2線) | HT-PD_PR140 0 ... 10V (3線) |
 |
1 + 電源 / 信號+ | 1 + 電源 |
| 2 –電源/信號- | 2 –電源/信號–/地 | |
| 3 空 | 3 信號+ | |
| 4 接地 | 4 接地 |
HT-PD PR140 3403-10-D1.37 3403-15-D1.37訂貨號（4～20mA輸出）：
| HT-PD_PR140系列 壓力范圍(MPa) |
HT-PD_PR140系列 壓力范圍 |
4～20mA輸出 HT-PD_PR140型號 |
| -0.1～0MPa | -1～0bar | 3403-30-D1.37S |
| -0.1～0.6MPa | -1～6bar | 3403-32-D1.37S |
| -0.1～1MPa | -1～10bar | 3403-54-D1.37S |
| 0～0.6MPa | 0～6bar | 3403-28-D1.37S |
| 0～1.0MPa | 0～10bar | 3403-26-D1.37S |
| 0～1.6MPa | 0～16bar | 3403-41-D1.37S |
| 0～4.0MPa | 0～40bar | 3403-31-D1.37S |
| 0～6MPa | 0～60bar | 3403-21-D1.37S |
| 0～10.0MPa | 0～100bar | 3403-16-D1.37S |
| 0～20.0MPa | 0～200bar | 3403-10-D1.37S |
| 0～25.0MPa | 0～250bar | 3403-17-D1.37S |
| 0～40.0MPa | 0～400bar | 3403-15-D1.37S |
| 0～60.0MPa | 0～600bar | 3403-18-D1.37 |
| 0～100.0MPa | 0～1000bar | 3403-29-D1.37 |
HT-PD PR140 3403-10-D1.37 3403-15-D1.37訂貨號（0～10VDC輸出）：
| HT-PD_PR140系列 壓力范圍(MPa) |
HT-PD_PR140系列 壓力范圍 |
0～10VDC輸出 HT-PD_PR140型號 |
| -0.01～0MPa | -0.1～0bar | 3403-60-D1.39S |
| -0.1～+0.2MPa | -1～2bar | 3403-68-D1.39S |
| -0.1～+0.6MPa | -1～6bar | 3403-32-D1.39S |
| 0～0.02MPa | 0～0.2bar | 3403-61-D1.39S |
| 0～0.2MPa | 0～2bar | 3403-25-D1.39S |
| 0～0.6MPa | 0～6bar | 3403-28-D1.39S |
| 0～1.0MPa | 0～10bar | 3403-26-D1.39S |
| 0～2.0MPa | 0～20bar | 3403-27-D1.39S |
| 0～2.5MPa | 0～25bar | 3403-40-D1.39S |
| 0～4.0MPa | 0～40bar | 3403-31-D1.39S |
| 0～6MPa | 0～60bar | 3403-21-D1.39S |
| 0～10.0MPa | 0～100bar | 3403-16-D1.39S |
| 0～20.0MPa | 0～200bar | 3403-10-D1.39S |
| 0～25.0MPa | 0～250bar | 3403-17-D1.39S |
| 0～40.0MPa | 0～400bar | 3403-15-D1.39S |
| 0～60.0MPa | 0～600bar | 3403-18-D1.39S |
| 0～100.0MPa | 0～1000bar | 3403-29-D1.39S |

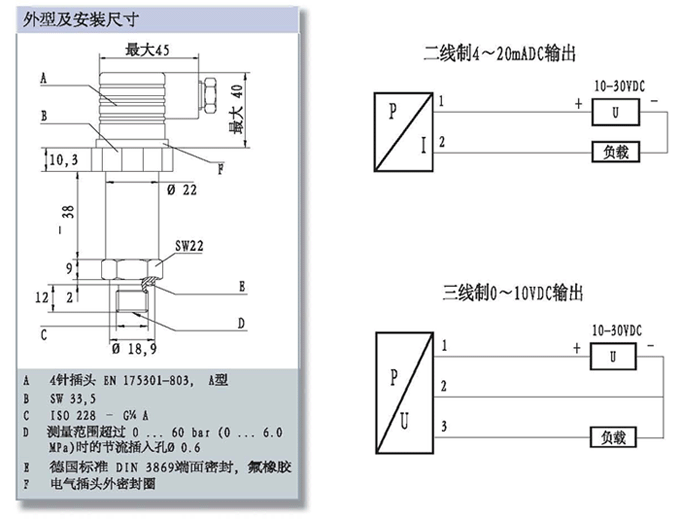

HT-PD PR140 3403-10-D1.37 3403-15-D1.37技術參數及外形安裝尺寸：
| HT-PD_PR140技術數據 | 壓力傳感器HT-PD_PR140 |
| 過載能力 | 1.5×額定壓力 |
| 爆破壓力 | 3×額定壓力 |
| 輸出信號 | 4...20mA(兩線),0...10VDC(三線) |
| HT-PD_PR140供電電源 | |
| 當輸出4...20mA時 | 10...30VDC |
| 當輸出0...10VDC時 | 12...32VDC |
| 消耗電流 | 6.5mA |
| 過壓保護 | 36VDC |
| HT-PD_PR140誤差 | 通過非線性化，重復性，磁滯，零點漂移計算出的綜合誤差 |
| 在22℃室溫時 | ±0.5% |
| 在-15℃...+85℃ | ＜±1% |
| 在+85℃...+100℃ | ＜±2.5% |
| 在-40℃...-15℃ | ＜±2.5% |
| 補償溫度范圍 | -40℃...+100℃ |
| HT-PD_PR140非線性 | ＜±0.4%(實際值的） |
| 重復性 | ＜±0.1%(實際值的) |
| 磁滯 | ＜±0.1%(實際值的) |
| 長期穩定性 | ＜±0.1%(實際值的)/年 |
| 響應時間 | ≤1ms(10...90%) |
| 頻率范圍 | ≤1KHZ |
| HT-PD_PR140絕緣性能 | ≥100MΩ |
| 電流輸出帶載能力 | RG=(Ub-10V)/0.02A (4～20mA) |
| 電壓輸出帶載能力 | RL≥5KΩ; (0～10VDC) |
| 疲勞壽命 | ＞10 7次 |
| 介質溫度 | -40℃...+125℃ |
| HT-PD_PR140環境溫度 | -40℃...+105℃（短時+125℃) |
| 存儲溫度 | -40℃...+125℃ |
| 電磁干擾（EMV)測試 | 達到標準EN 50081-2, EN 50082-2 |
| 抗震性 | 5 mm 10 ... 32 Hz, 20 g 32 ... 500 Hz, DIN EN 60068-2-6 |
| HT-PD_PR140抗沖擊性 | 50g(11ms半正弦曲線) |
| 電氣連接 | 4 針插座,DIN EN 175301-803 |
| 機械接口 | ISO228-G1/4A |
| 密封材料 | 德國標準 DIN 3869端面密封圈 , 氟橡膠 |
| 防護等級 | IP65 |
| HT-PD_PR140外殼材料 | 304 |
| 隔膜材料 | 316Ti |
| 擰緊扭矩 | 40Nm (±5 Nm) |
| 重量 | ～97 g |
