Hydrotechnik 壓力傳感器 HT-PD PR130
PR130壓力傳感器體積小、精度好、重量輕、量程覆蓋范圍寬,PR130壓力傳感器適用于很多行業對流體壓力進行測量的需要，壓力傳感器以其優良的可靠性、靈活性和多樣性，hydrotechnik PR130壓力傳感器廣泛應用于石油、化工、冶金、電力、水力、食品、制藥、重工等工業過程現場的壓力測量和控制中。
| 技術數據 |
PR130 |
PR155 |
| 過載能力 |
1.5×額定壓力 |
| 爆破壓力 |
3×額定壓力 |
| 輸出信號 |
4...20mA(兩線),0...10VDC(三線) |
| 供電電源 |
|
| 當輸出4...20mA時 |
10...30VDC |
30VDC |
| 當輸出0...10VDC時 |
12...32VDC |
- |
| 消耗電流 |
6.5mA |
50mA |
| 過壓保護 |
32VDC |
| 誤差 |
通過非線性化，重復性，磁滯，零點漂移計算出的綜合誤差 |
| 在22℃室溫時 |
±0.5% |
| 在-15℃...+85℃ |
＜±1% |
| 在+85℃...+100℃ |
＜±2.5% |
| 在-40℃...-15℃ |
＜±2.5% |
| 補償溫度范圍 |
-40℃...+100℃ |
| 非線性 |
＜±0.4%(終值的） |
| 重復性 |
＜±0.1%(終值的) |
| 磁滯 |
＜±0.1%(終值的) |
| 長期穩定性 |
＜±0.1%(終值的)/年 |
| 響應時間 |
≤1ms(10...90%) |
| 頻率范圍 |
≤1KHZ |
| 絕緣性能 |
≥100MΩ |
| 電流輸出帶載能力 |
RG=(Ub-10V)/0.02A (4～20mA) |
| 電壓輸出帶載能力 |
RL ≥5KΩ (0～10VDC) |
| 疲勞壽命 |
＞1×10 7 次 |
| 介質溫度 |
-40℃...+125℃ |
| 環境溫度 |
-40℃...+105℃（短時+125℃) |
-40℃...+85℃ |
| 存儲溫度 |
-40℃...+125℃ |
| 電磁干擾（EMV)測試 |
達到標準EN 50081-2, EN 50082-2 |
| 抗震性 |
5 mm 10 ... 32 Hz, 20 g 32 ... 500 Hz, DIN EN 60068-2-6 |
| 抗沖擊性 |
50g(11ms半正弦曲線) |
| 電氣連接 |
4 針插座, M12 × 1 |
| 機械接口 |
ISO 228 – G1/4A |
| 密封材料 |
德國標準 DIN 3869端面密封圈 , 氟橡膠 |
| 防護等級 |
IP67 |
| 外殼材料 |
304 |
| 隔膜材料 |
316Ti |
| 擰緊扭矩 |
40Nm (±5 Nm) |
| 重量 |
～85 g |

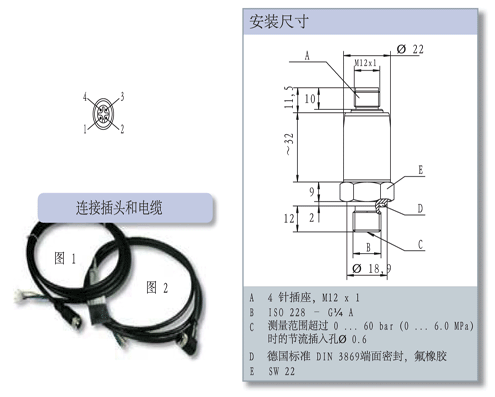

hydrotechnik 壓力傳感器HT-PD PR130電氣連接定義：
| 4 ... 20 mA (2線) |
0 ... 10V (3線) |
| 1 + 電源 / 信號+ |
1 + 電源 |
| 2 空 |
2 空 |
| 3 –電源/信號- |
3 –電源/信號–/地 |
| 4 空 |
4 信號+ |
HT-PD 壓力傳感器PR130型號或訂貨號（4～20mA輸出）:
HT-PD系列
壓力范圍(MPa) |
HT-PD系列
壓力范圍 |
4～20mA輸出
壓力傳感器型號 |
| -0.1～0MPa |
-1～0bar |
3403-30-I5.37 |
| -0.1～0.6MPa |
-1～6bar |
3403-32-I5.37 |
| -0.1～1MPa |
-1～10bar |
3403-54-I5.37 |
| 0～0.6MPa |
0～6bar |
3403-28-I5.37 |
| 0～1.0MPa |
0～10bar |
3403-26-I5.37 |
| 0～1.6MPa |
0～16bar |
3403-41-I5.37 |
| 0～4.0MPa |
0～40bar |
3403-31-I5.37 |
| 0～6MPa |
0～60bar |
3403-21-I5.37 |
| 0～10.0MPa |
0～100bar |
3403-16-I5.37 |
| 0～20.0MPa |
0～200bar |
3403-10-I5.37 |
| 0～25.0MPa |
0～250bar |
3403-17-I5.37 |
| 0～40.0MPa |
0～400bar |
3403-15-I5.37 |
| 0～60.0MPa |
0～600bar |
3403-18-I5.37 |
| 0～100.0MPa |
0～1000bar |
3403-29-I5.37 |
HT-PD壓力傳感器PR130型號或訂貨號（0～10VDC輸出）:
HT-PD系列
壓力范圍(MPa) |
HT-PD系列
壓力范圍 |
0～10VDC輸出
壓力傳感器型號 |
| -0.01～0MPa |
-0.1～0bar |
3403-60-I5.39 |
| -0.1～+0.2MPa |
-1～2bar |
3403-68-I5.39 |
| -0.1～+0.6MPa |
-1～6bar |
3403-32-I5.39 |
| 0～0.02MPa |
0～0.2bar |
3403-61-I5.39 |
| 0～0.2MPa |
0～2bar |
3403-25-I5.39 |
| 0～0.6MPa |
0～6bar |
3403-28-I5.39 |
| 0～1.0MPa |
0～10bar |
3403-26-I5.39 |
| 0～2.0MPa |
0～20bar |
3403-27-I5.39 |
| 0～2.5MPa |
0～25bar |
3403-40-I5.39 |
| 0～4.0MPa |
0～40bar |
3403-31-I5.39 |
| 0～6MPa |
0～60bar |
3403-21-I5.39 |
| 0～10.0MPa |
0～100bar |
3403-16-I5.39 |
| 0～20.0MPa |
0～200bar |
3403-10-I5.39 |
| 0～25.0MPa |
0～250bar |
3403-17-I5.39 |
| 0～40.0MPa |
0～400bar |
3403-15-I5.39 |
| 0～60.0MPa |
0～600bar |
3403-18-I5.39 |
| 0～100.0MPa |
0～1000bar |
3403-29-I5.39 |
|
