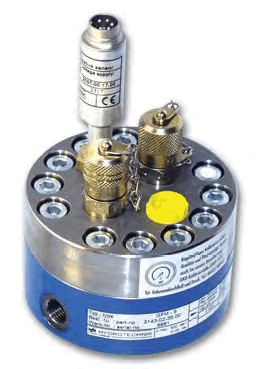

GFM-30 QG100/3143-03-35.030/QG110/3185-03-35.030齒輪流量計
齒輪流量計GFM←HYDROTECHNIK
 |
 |
 |
 |
 |
 |
hydrotechnik
GFM-30 QG100/3143-03-35.030/QG110/3185-03-35.030齒輪流量計概述：
  |
GFM-30齒輪流量計 |
| 德國hydrotechnik原裝 | |
| GFM-30流量計技術樣本下載 | |
| GFM-30型號：GFM-30 QG100/3143-03-35.030/QG110/3185-03-35.030 | |
| GFM-30 QG100/3143-03-35.030/QG110/3185-03-35.030齒輪流量計特點 | |
GFM-30 QG100/3143-03-35.030/QG110/3185-03-35.030齒輪流量計技術參數：
| 測量原理 | 體積排出量 |
| 粘度范圍 | 5...500mm /s |
| 介質溫度 | -20...+100 °C(短時可達+120℃) |
| 環境溫度 | -20 ... +85 °C |
| 存儲溫度 | -10 ... +70 °C |
| 輸出信號 | 頻率(0...10KHZ)/ 4 ... 20 mA |
| 供電電壓 | 12 ... 24 VDC |
| 3843-03-35.030,3843-03-35.00電氣連接 | 5針插座, M16 x 0.75 |
| 防護類型 | (EN 60529 / IEC 529) IP 40 |
| 傳感頭擰緊扭矩 | ＜0.5 Nm |
| 默認校準粘度 | 30 mm²/s (cSt)，可訂制 |
| 齒輪流量計GFM外殼材料 | 1.4305 |
| 中心和底部材料 | 0.7060 |
| 3843-03-35.030,3843-03-35.00密封材料 | 氟橡膠 |
| 齒輪材料 | 1.7131 |
| 合適測量電纜 | MK 01 |
| 測量范圍 | 非線性化 | 齒輪幾何容積 | 允許工作壓力 | 每升脈沖數 | 液壓接口 | 誤差 | |
| l/min | 實測值的 | cm3 | bar | MPa | 當前值的 | ||
| 0.05...5.0 | ± 0.5 % | ～ 0.191 | 630 | 63 | 5,250 | ISO 228-G¼ | ± 0.5 % |
| 0.2 ...30.0** | ～0.609 | 160 | 16 | 1,640 | ISO 228-G3/8 | ||
| 0.2 ...30.0 | 630 | 63 | |||||
| 0.7 ...70.0 | ± 0.4 % | ～2.222 | 420 | 42 | 450 | ISO 228-G3/4 | ± 0.4 % |
| 3 ...300 | ± 0.5 % | ～8.750 | 100 | SAE法蘭接口 1 1/4 | ± 0.5 % | ||

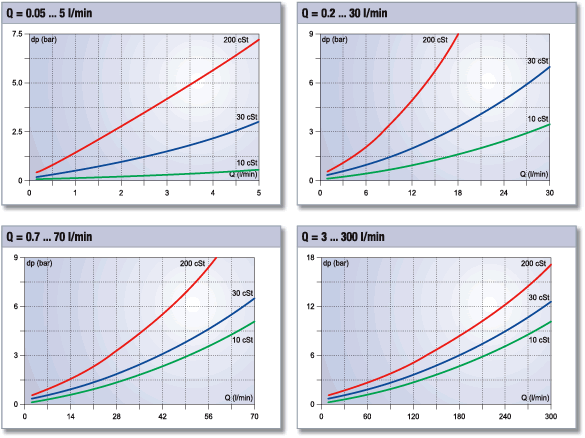

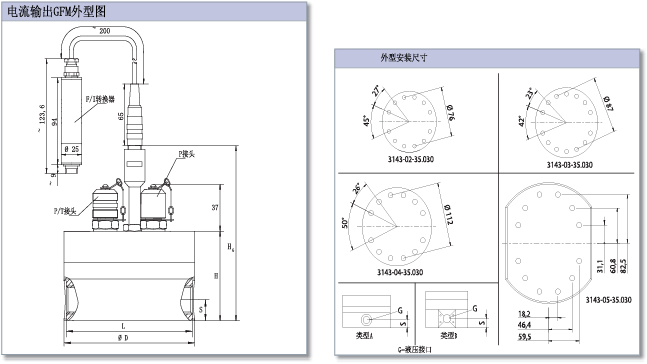

GFM-30 QG100/3143-03-35.030/QG110/3185-03-35.030齒輪流量計外形安裝尺寸：
| 測量范圍 | D | H | H G | L | S | 類型 | |
| l/min | mm | ||||||
| 0.05 ... 5.00 | GFM-5 | 96 | 59 | 125 | 93 | 13 | A |
| 0.2 ... 30.0 | GFM-30 | 106 | 67 | 133 | 102,5 | 15 | A |
| 0.7 ... 70.0 | GFM-70 | 136 | 93 | 153 | 131 | 20 | A |
| 3 ... 300 | GFM-300 | 210 | 145 | 190 | 210 | 42 | B |
GFM-30 QG100/3143-03-35.030/QG110/3185-03-35.030齒輪流量計電氣連接定義：
| 5針插座 | 頻率輸出（0...10KHZ) | 4 ... 20 mA輸出 |
 |
1= 頻率信號輸出+ | 1= 電流信號輸出+ |
| 2= -電源/信號-/地 | 2= 信號-/地 | |
| 3= +電源 | 3= +電源 | |
| 4= 空 | 4= 空 | |
| 5= 空 | 5= 空 |
GFM-30 QG100/3143-03-35.030/QG110/3185-03-35.030齒輪流量計型號或訂貨號：
| 測量范圍 | 訂貨號 / 重量 | |||||
| l/min | 最大工作壓力 | QG 100 (0...10KHZ頻率輸出） | QG 110 (4 ... 20 mA) | |||
| 0.2 ...30.0** | GFM-30 | 16MPa | 3843-03-35.030** 3843-03-35.00** 3843-03-35.042** 3843-03-35.046 ** 3843-03-35.79 ** 3843-03-35.99 ** |
1,481 g | 3885-03-35.030** 3885-03-35.00** 3885-03-35.042** 3885-03-35.046 ** 3885-03-35.79 ** 3885-03-35.99 ** |
1,641 g |
| 0.2 ...30.0 | GFM-30 | 63MPa | 3143-03-35.030 3143-03-35.00 3143-03-35.042 3143-03-35.046 3143-03-35.79 3143-03-3599 |
4,074 g | 3185-03-35.030 3185-03-35.00 3185-03-35.042 3185-03-35.046 3185-03-35.79 3185-03-3599 |
4,186 g |
注：
如果選用GFM模擬量輸出方式，誤差加0.2 %；
出廠校準粘度按照30cSt標定，如需其它粘度請在訂貨時提出，可定制。
GFM齒輪流量計相關附件型號：
連接GFM的2.5米測量線： 8824-91-02.50 ；5米測量線： 8824-91-05.00 ；10米測量線： 8824-91-10.00
GFM信號輸出磁性感應器：3107-00-17.00 ；3107-00-45.00
