■hydrotechnik CAN渦輪流量計概述
CAN接口渦輪流量計具有穩定的CAN通訊接口,針對強振動場合使用,輸出的信號不受現場環境的干擾,是種高精度輸出的渦輪流量計。
■ hydrotechnik CAN渦輪流量計特點
◆ 非常適合礦物油及HFA-/HFC液體;
◆ 帶壓力和溫度監測點;
◆ 體積小、精度高;
◆
可適合任何位置安裝;
◆ 工作噪音低和重復性好;
◆
由于具有線性特點,所以可擴大測量范圍;
| 測量原理 |
體積流量 |
| 粘度范圍 |
根據訂貨要求1-270mm /s2 |
| 介質溫度 |
最大+120 °C |
| 環境溫度 |
-20 ... +85 °C |
| 存儲溫度 |
-20 ... +85 °C |
| 輸出信號 |
CANopen |
| 供電電壓 |
8.5 ... 30 VDC |
| 電氣連接 |
5 針插座, M12 x 1 |
| 防護類型(EN 60529 / IEC 529) |
IP 67 |
| 擰緊扭矩 |
10 Nm (± 2 Nm) |
| 校準粘度 |
30 mm²/s (cSt) |
| 外殼材料 |
鋁合金 AlZnMgCu 1,5 |
| 渦輪材料 |
1.4122 (1,0 ... 10 l/min)
1.0718 (其它測量范圍) |
| 密封材料 |
FKM(氟橡膠) |
| 磁感應頭外殼材料 |
3.1645 |
| 消耗電流 |
最大50 mA @ 24 VDC |
| 通訊口 |
CANopen (CIA-DS-301) |
| 默認CAN標準 |
2.0A (可選 2.0B) |
| 通訊速率 |
20 ... 1.000 kBit/s |
| 測量頻率(Hz) |
bytes 0 ... 3 |
| 測量流量(l/min) |
bytes 4 ... 7 |
■ hydrotechnik CAN渦輪流量計輸出電氣定義
| 5針插座 |
CANopen 2.0A |
 |
1= CAN_SHLD |
| 2= CAN_V+ |
| 3= CAN_GND |
| 4=CAN_H |
| 5=CAN_L |

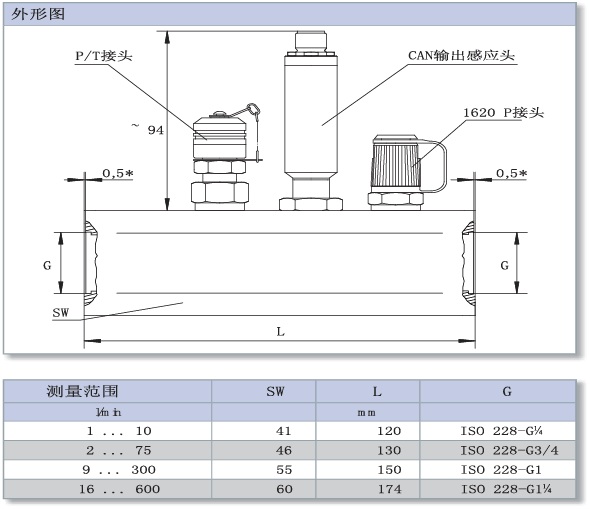

■ hydrotechnik渦輪流量計選型
| 測量范圍 |
允許工作壓力 |
粘度范圍 |
誤差 * |
訂貨號 / 重量 |
| l/min |
bar |
MPa |
mm /S(cst)2 |
當前值的 |
重量 (g) |
QT 110(4...20 mA |
| 1.0...10.0 |
| 420
420
| 42
42
1...60 |
± 1.0 % |
671 |
31C7-01-35.030 |
| 7.5...75.0 |
1...100 |
± 0.5 % |
859 |
31C7-70-35.030 |
| 9...300 |
1...100 |
± 0.5 % |
1,190 |
31C7-71-35.030 |
| 16...600 |
350 |
35 |
1...100 |
± 0.5 % |
1,488 |
31C7-72-35.030 |
*:QT100工廠校準粘度QT 110 額外加± 0.2 % 實際值 (誤差來自 f/I-轉換器) 訂貨時可提出特別的粘度 |
