QT200/33V7-XX-35.001/33VC-XX-35.V012G
QT200/33V7-XX-35.001/33VC-XX-35.V012G
 |
 |
 |
 |
 |
 |
上海眾野測控
QT200/33V7-01-35.001/33V7-77-35.001G/33V7-78-35.001G/33V7-79-35.001G/33VC-01-35.V012G/33VC-77-35.V012G/33VC-78-35.V012G/33VC-79-35.V012G
 |
QT210渦輪流量計 |
| HYDROTECHNIK或HYDROTECHNIK UK原裝 | |
| QT200渦輪流量計技術樣本下載 | |
| 型號舉例：QT200/33V7-01-35.001/33V7-77-35.001G/33V7-78-35.001G/33V7-79-35.001G/33JC-01-35.V012G/33VC-77-35.V012G/33VC-78-35.V012G/33VC-79-35.V012G | |
 |
這種渦輪流量計精度很高，其連接內螺紋符合ISO228標準。外殼材料采用不銹鋼1.4305(X12CrNiS18 8)表面鈍化處理，特別適用于介質為水或類似液體。 |
| ◆ 帶壓力和溫度監測點； | |
| ◆ 流量計體積小、精度高； | |
| ◆ 可適合任何位置安裝； | |
| ◆ 工作噪音低和重復性好； | |
| ◆ 由于具有線性特點，所以可擴大測量范圍； | |
QT200/33V7-01-35.001/33V7-77-35.001G/33V7-78-35.001G/33V7-79-35.001G/33VC-01-35.V012G/33VC-77-35.V012G/33VC-78-35.V012G/33VC-79-35.V012G
| 測量原理 | 體積排出量 |
| 粘度范圍 | 1cSt 需要其他校準粘度調教請垂詢 |
| 介質溫度 | -20...+100 °C(短時可達+120℃) |
| 環境溫度 | -20 ... +85 °C |
| 存儲溫度 | -10 ... +70 °C |
| 輸出信號 | 頻率(0...10KHZ)/ 4 ... 20 mA |
| 供電電壓 | 12 ... 24 VDC |
| 電氣連接 | 5針插座, M16 x 0.75 |
| 防護類型 | (EN 60529 / IEC 529) IP 40 |
| 傳感頭擰緊扭矩 | ＜0.5 Nm |
| 默認校準粘度 | 30 mm²/s (cSt)，可訂制 |
| 渦輪流量計葉片材料 | 1.4122(1-10l/min) |
| 渦輪流量計葉片材料 | 1.0718(其它量程） |
| 密封材料 | 氟橡膠 |
| 外殼材料 | 1.4305(X12CrNiS18 8)表面鈍化處理 |
| 合適測量電纜 | MK 01 |

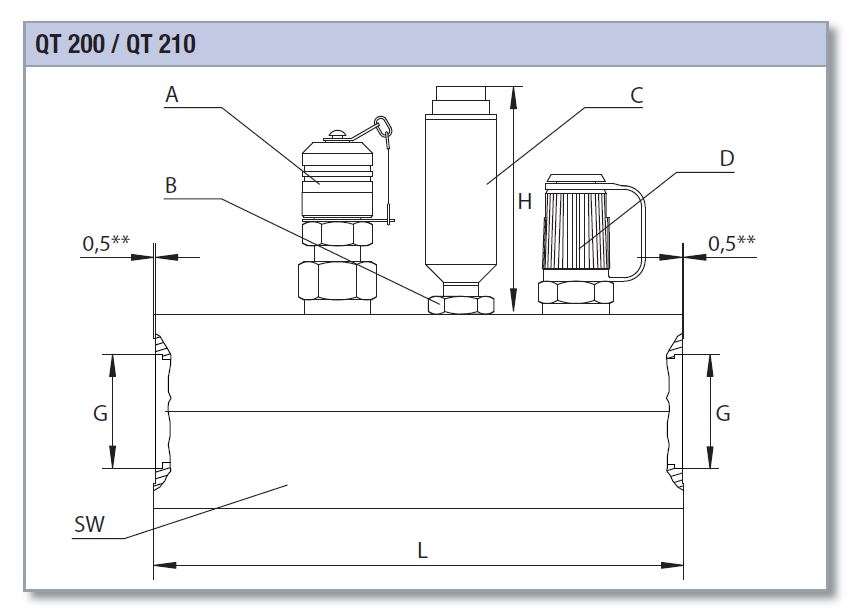

| 流量計測量范圍 | 系列號 | L | SW | G |
| l/min | mm | |||
| 1.0 ... 10.0 | QT200 | 120 | 41 | ISO 228-G¼ |
| 7.5 ... 75.0 | QT200 | 130 | 46 | ISO 228-G3/4 |
| 15 ... 300 | QT200 | 150 | 55 | ISO 228-G1 |
| 25 ... 600 | QT200 | 174 | 60 | ISO 228-G1¼ |
QT200/33V7-01-35.001/33V7-77-35.001G/33V7-78-35.001G/33V7-79-35.001G/33VC-01-35.V012G/33VC-77-35.V012G/33VC-78-35.V012G/33VC-79-35.V012G電氣接線圖及定義
| 5針插座 | 頻率輸出(0...10KHZ) | 4 ... 20 mA輸出 |
 |
1= 頻率信號輸出+ | 1= 電流信號輸出+ |
| 2= -電源/信號-/地 | 2= 信號-/地 | |
| 3= +電源 | 3= +電源 | |
| 4= 空 | 4= 空 | |
| 5= 空 | 5= 空 |
QT200/33V7-01-35.001/33V7-77-35.001G/33V7-78-35.001G/33V7-79-35.001G/33VC-01-35.V012G/33VC-77-35.V012G/33VC-78-35.V012G/33VC-79-35.V012G型號或訂貨號：
| 測量范圍 | 允許工作壓力 | 粘度范圍 | 誤差 | 訂貨號 | ||
| l/min | bar | MPa | mm²/s (cSt) | 當前值的 | 頻率輸出 | 4 ... 20 mA輸出 |
1...10 |
420 |
42 |
1 … 10 mm²/s (cSt)，其它粘度，可定制 |
± 2.5 % | 33V7-01-35.001 | 33G7-01-35.001 |
| 33VC-01-35.V012G | 33JC-01-35.V012G | |||||
5...100 |
420 |
42 |
33V7-77-35.001G | 33G7-77-35.001G | ||
| 33VC-77-35.V012G | 33JC-77-35.V012G | |||||
15...300 |
420 |
42 |
33V7-78-35.001G | 33G7-78-35.001G | ||
| 33VC-78-35.V012G | 33JC-78-35.V012G | |||||
25...600 |
350 |
35 |
33V7-79-35.001G | 33G7-79-35.001G | ||
| 33VC-79-35.V012G | 33JC-79-35.V012G | |||||
*:工廠校準粘度4...20mA輸出時額外加誤差± 0.2 % 實際值。另外訂貨時可提出特別的粘度
