QT500渦輪流量計 |
| HYDROTECHNIK或HYDROTECHNIK UK原裝 | |
| QT500渦輪流量計技術樣本下載 | |
| 型號舉例：RE4-10/31V7-01-35.030/31V7-70-35.030/QT500_QT510_31VH-01-35.030_31JH-01-35.030 | |
 |
QT500系列是在RE4/QT100的基礎上升級而來。具有RE4/QT100原來的特點，同時有更高的性能，更多量程，量程范圍更大。 |
| ◆ 帶壓力和溫度監測點； | |
| ◆ 流量計體積小、精度高； | |
| ◆ 可適合任何位置安裝； | |
| ◆ 工作噪音低和重復性好； | |
| ◆ 由于具有線性特點，所以可擴大測量范圍； | |
RE4-600/31V7-72-35.030/31G7-72-35.030/QT500_QT510_31VH-72-35.030_31JH-72-35.030參數
| 測量原理 | 體積排出量 |
| 粘度范圍 | 1 … 150 mm²/s (cSt) |
| 介質溫度 | -20...+100 °C(短時可達+120℃) |
| 環境溫度 | -20 ... +85 °C |
| 存儲溫度 | -10 ... +70 °C |
| 輸出信號 | 頻率(0...10KHZ)/ 4 ... 20 mA |
| 供電電壓 | 12 ... 24 VDC |
| 電氣連接 | 5針插座, M16 x 0.75 |
| 防護類型 | (EN 60529 / IEC 529) IP 40 |
| 傳感頭擰緊扭矩 | ＜0.5 Nm |
| 默認校準粘度 | 30 mm²/s (cSt)，可訂制 |
| 渦輪流量計葉片材料 | 1.4122(1-10l/min) |
| 渦輪流量計葉片材料 | 1.0718(其它量程） |
| 密封材料 | 氟橡膠 |
| 渦輪流量計傳感頭外殼材料 | 1.4301 |
| 合適測量電纜 | MK 01 |

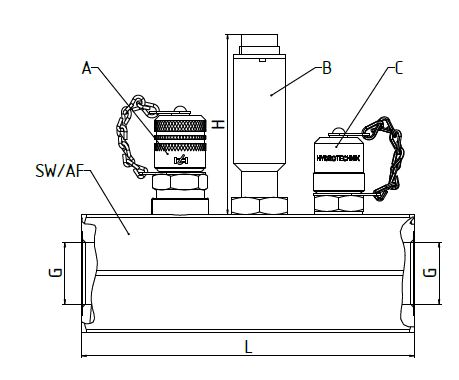

| 流量計測量范圍 | 系列號 | L | SW | G |
| l/min | mm | |||
| 1.0 ... 20.0 | QT500 | 120 | 41 | ISO 228-G¼ |
| 2 ... 75.0 | QT500 | 130 | 46 | ISO 228-G3/4 |
| 5.0 ... 150 | QT500 | 140 | 55 | ISO 228-G3/4 |
| 9.0 ... 300 | QT500 | 150 | 55 | ISO 228-G1 |
| 16 ... 600 | QT500 | 174 | 60 | ISO 228-G1¼ |
RE4-600/31V7-72-35.030/31G7-72-35.030/QT500_QT510_31VH-72-35.030_31JH-72-35.030電氣定義
| 5針插座 | 頻率輸出(0...10KHZ) | 4 ... 20 mA輸出 |
 |
1= 頻率信號輸出+ | 1= 電流信號輸出+ |
| 2= -電源/信號-/地 | 2= 信號-/地 | |
| 3= +電源 | 3= +電源 | |
| 4= 空 | 4= 空 | |
| 5= 空 | 5= 空 |
RE4-600/31V7-72-35.030/31G7-72-35.030/QT500_QT510_31VH-72-35.030_31JH-72-35.030訂貨號：
| 測量范圍 | 允許工作壓力 | 粘度范圍 | 誤差 | 訂貨號 | ||
| l/min | bar | MPa | mm²/s (cSt) | 當前值的 | 頻率輸出 | 4 ... 20 mA輸出 |
1...20 |
420 |
42 |
1 … 10 mm²/s (cSt)，其它粘度，可定制 |
± 2.5 % | 31V7-01-35.030 | 31G7-01-35.030 |
| 31VH-01-35.030 | 31JH-01-35.030 | |||||
2...75 |
420 |
42 |
31V7-70-35.030 | 31G7-70-35.030 | ||
| 31VH-70-35.030 | 31JH-70-35.030 | |||||
5...150 |
420 |
42 |
31VH-73-35.030 | 31JH-73-35.030 | ||
9...300 |
420 |
42 |
31V7-71-35.030 | 31G7-71-35.030 | ||
| 31VH-71-35.030 | 31JH-71-35.030 | |||||
16...600 |
350 |
35 |
31V7-72-35.030 | 31G7-72-35.030 | ||
| 31VH-72-35.030 | 31JH-72-35.030 | |||||
*:工廠校準粘度4...20mA輸出時額外加誤差± 0.2 % 實際值。另外訂貨時可提出特別的粘度
